制御ユニットのバッテリを交換する方法

対象機種:M800/M80/E80シリーズ

「バッテリが無くなるとどんなことが起こるんだろう?」
「バッテリの交換時期や交換方法が分からない」

こんなお悩み時には、適切な手順でご対応ください。

MMEGからのご提案

絶対位置原点が消失する前にバッテリの交換をお勧めいたします。
まずはお客様のバッテリのタイプを確認してください。
バッテリの交換方法をご紹介いたします。

制御ユニットのバッテリ交換方法を三菱電機のYouTubeサイトにて紹介しています。

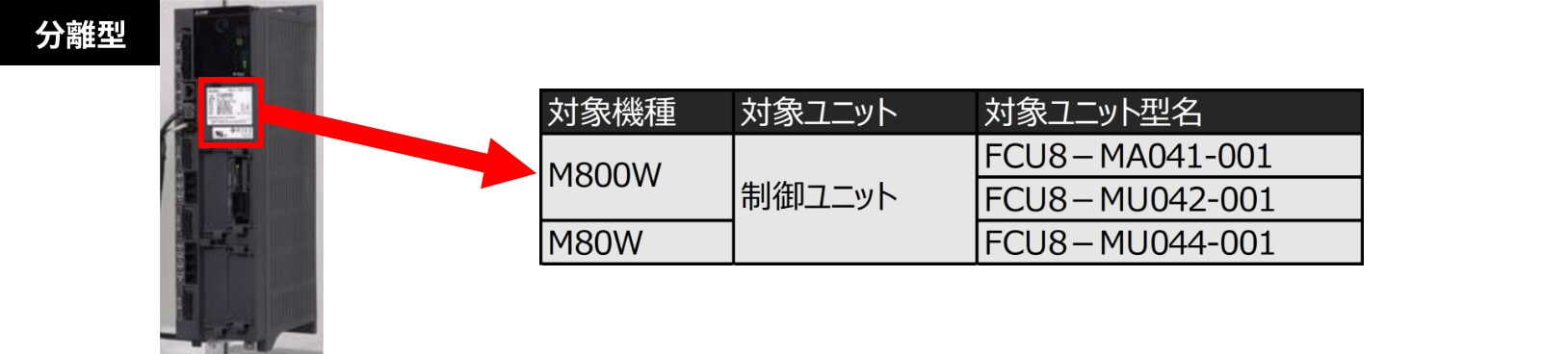

【分離型】

・M800W 制御ユニット
・M80W 制御ユニット

【パネルイン型】

・M800W グラフィック制御ユニット
・M800S 制御ユニット
・M80W グラフィック制御ユニット
・M80 制御ユニット
・E80 制御ユニット

分離型バッテリ交換手順

本作業を実施する前に、データの一括バックアップを行い、不慮のデータ消失に備えてください。

分離型のユニットは強電盤の中に設置されています。
強電盤内は駆動部の電源となる200Vや400Vの配線があるので、安全に注意して作業を行ってください。

■ バッテリタイプ

バッテリ型名

Q6BAT BKO-C10811H03

バッテリの通算データ保持時間

45,000時間(0~45℃、温度が高いと短くなります)

バッテリ自身の寿命

約5年(バッテリ製造年月より)

● NCデータ保持用バッテリ電圧が無くなると、大切な加工プログラム、パラメータ、工具データ、各補正値等が消えてしまいます。バックアップデータが無いとメーカにセットアップを依頼する必要があります。

■ バッテリが無くなった際のアラーム表示

● バッテリ電圧が低下すると、電圧レベルによりバッテリ警告が表示されます。
表示の例では、制御ユニットのバッテリアラームが発生していることになります。

① 上部メニューバーより「診断」 を選択。

② 下部メニューバーより「アラームMSG」 を選択。

③ 引数3のバッテリアラームが発生した際には保持されているデータが破損している可能性があります。
バッテリ交換後に加工プログラム等を確認してください。

● 「Z52 バッテリ低下 0001」がNC画面に表示された場合は、1ヶ月以内にバッテリを交換してください。
● 「Z52 バッテリ低下 0003」が表示された場合、内部データが破壊されている場合があります。

1. バッテリ交換前事前操作

① あらかじめ全軸を原点復帰位置に戻し、非常停止を押したうえで機械の電源をOFFにする。

② 対象ユニットのLEDが消灯していることを確認。

③ 対象ユニットの前面カバーを開く。
